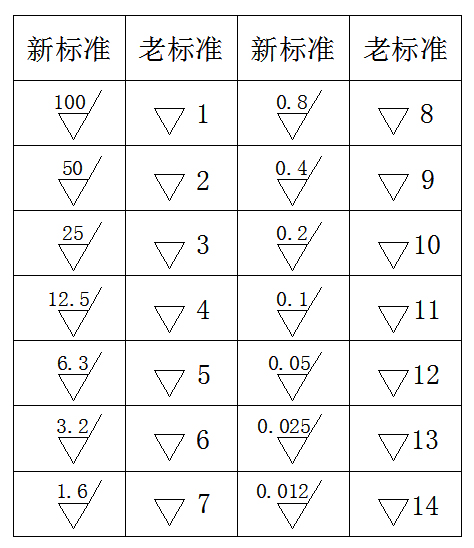

光切法显微镜 9J 产品介绍： 显微镜9J是以光切测量另件加工表面的微观不平度。其能判国家标准GB 1031-68所规定▽3-▽9级表面光洁度。（表面粗糙度12.5-0.2）对于表面划痕、刻线或某些缺陷的深度也可用来进行测量。 光切法特点是在不破坏表面的状况下进行的。是一种间接测量方法。即要经过计算后才能确定纹痕的不平度。
光切法显微镜9J
技术参数：
类 型
9J
测量范围不平度平均高度值（微米）
>0.8-1.6
>1.6-6.3
>6.3-20
>20-80
表面光洁度（级别）
9
8~7
6~5
4~3
所需物镜
60X/0.55
30X/0.40
14 X/0.20
7X/0.12
总放大倍数
510X
260X
120X
60X
物镜组件工作距离（mm）
0．04
0．2
2．5
9．5
视场（mm）
0.3
0.6
1.3
2.5
摄影装置放大倍数
约6倍
测量不平度范围
（0.8-80）微米
不平宽度
用测微目镜：0.7微米-2.5毫米
用座标工作台：（0.01-13）毫米
仪器重量约
23公斤
外形尺寸（mm）
约180*290*470毫米
仪器成套性
仪器主体：1台
测微目镜：1只
座标工作台：1件
V型块：1件
标准刻尺(连盒) ：1件
7倍物镜：1组
14倍物镜：1组
30倍物镜：1组
60倍物镜：1组
可调变压器：1只
灯泡(备用)：3只
