一、仪器用途：

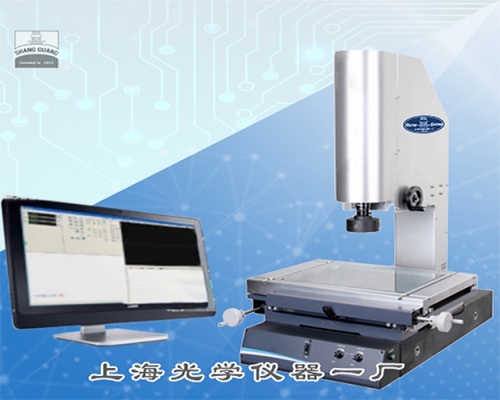

VMS-F型系列手动影像测量仪品质优良，性能稳定。仪器配合专用测量软件具有多种数据处理、显示、输入、输出功能，采用专业测量软件对测绘图形进行处理。适用于以二维坐标测量为目的的一切领域，在机械、电子、航空、航天、兵工、仪表、塑胶等行业被广泛使用。
二、仪器特点：
QMS3D-F专用测量软件，能兼容最新Windows系统，操作简便功能强大；
标配特制工业高清数字相机具备较高的色彩还原度，且可切换全屏图像画面；
电子反馈镜头可使光学倍率更精准，同时具备程控调光和旋钮调光功能；
软件可以实现辅助调光，让灯光明暗更精准，便于使用者知道光是否过度饱和
具有的双激光指示器寻找、定位零件，测量位置更精准，有效的提高了测量效率;亦可应对高复杂的工件测量；
可实现高度辅助测量；
光栅尺分辨力为0.5um；
脚踏开关与软件配合，操作更简便。
三、规格参数：
型号 | VMS-2010F | VMS-3020F | VMS-4030F | |
工作台 | 金属台尺寸(mm) | 404 × 228 | 500 × 330 | 606 × 466 |
玻璃台尺寸(mm) | 260 × 160 | 350 × 250 | 450 × 350 | |
运动行程(mm) | 200 × 100 | 300 × 200 | 400 × 300 | |
X、Y、Z数显分辨率 | 0.5 μm | |||
示值误差 | E1XY=(2.5+L/100)μm | |||
Z轴升降行程(mm) | 150mm | |||
影像系统 | 摄像机： 彩千兆网摄像机 电子反馈变倍镜头倍率：0.58×～7.5×（软件自动感应12档可变倍范围,视频总倍率约27×～ 350×） 物方视场（对角线）：14mm～1.4mm | |||
仪器重量(kg) | 110 | 140 | 240 | |
外形尺寸 (长×宽×高)mm | 540×560×850 | 760×600×900 | 970×670×940 | |
电源、电压 | 电源AC 100-240V、50/60Hz； 功率50W； 表面光源与透射光源均用LED，亮度可调(可配同轴光) | |||
注： 1、建议放置台:载重需 ≥350kg 尺寸:1000×600×500(mm) 2、物方视场为对角线的长度，当您选择不同的配置时，价位会有所不同 | ||||
